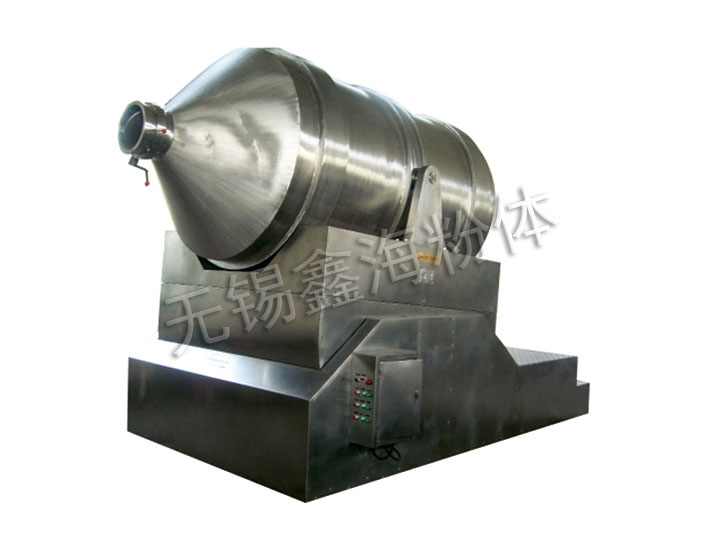

二維混合機
概述
本機廣泛應用于醫藥、化工、食品、燃料、飼料、化肥、農藥等行業。尤其適用于噸位（1000L~20000L）各種固相物料的混合。二維混合機的轉筒可同時進行二個運動，一個為轉筒的轉動，另一個為轉筒隨擺放架的擺動，被混合物料在短筒內隨轉筒轉動、翻轉、混合的同時，又隨轉筒的擺動而發生左右來回的摻混運動，在這兩個運動的共同作用下，物料在短時間內得到充分的混合。二維混合機適合粉、立狀物料的混合。
工作原理
二維混合機主要由轉筒、擺動架、機架三大部分構成。轉筒裝載擺動架上，由四個滾輪支撐并由兩個擋輪對其進行軸向定位，在四個支撐滾輪中，其中兩個傳動輪由轉動動力系統拖動使轉筒產生轉動，擺動架由一組曲柄白桿機構來驅動，曲柄白桿機構在機架上，擺動架由軸承組件支撐在機架上。
產品特點
本機混合筒在轉動的同時又參與擺動，使筒中物料得以充分混合。混合筒的出料口偏離混合筒圓筒部分的中心線，使該機具有混合迅速、混合量大、出料便捷等特點。
技術參數
本機廣泛應用于醫藥、化工、食品、燃料、飼料、化肥、農藥等行業。尤其適用于噸位（1000L~20000L）各種固相物料的混合。二維混合機的轉筒可同時進行二個運動，一個為轉筒的轉動，另一個為轉筒隨擺放架的擺動，被混合物料在短筒內隨轉筒轉動、翻轉、混合的同時，又隨轉筒的擺動而發生左右來回的摻混運動，在這兩個運動的共同作用下，物料在短時間內得到充分的混合。二維混合機適合粉、立狀物料的混合。
工作原理
二維混合機主要由轉筒、擺動架、機架三大部分構成。轉筒裝載擺動架上，由四個滾輪支撐并由兩個擋輪對其進行軸向定位，在四個支撐滾輪中，其中兩個傳動輪由轉動動力系統拖動使轉筒產生轉動，擺動架由一組曲柄白桿機構來驅動，曲柄白桿機構在機架上，擺動架由軸承組件支撐在機架上。
產品特點
本機混合筒在轉動的同時又參與擺動，使筒中物料得以充分混合。混合筒的出料口偏離混合筒圓筒部分的中心線，使該機具有混合迅速、混合量大、出料便捷等特點。
技術參數
| 型號 | 料筒容積（L） | 裝料容積（L） | 裝料重量 | 搖動、轉動次數次/分 | 電機總功率（KW） | 外形尺寸（mm) | 總重量（kg） |
| EYH-150 | 150 | 75 | 37.5 | 19/13 | 1.15 | 800×1050×1340 | 280 |
| EYH-300 | 300 | 150 | 75 | 18/11 | 1.15 | 900×1350×1400 | 340 |
| EYH-600 | 600 | 300 | 150 | 16/9 | 3 | 1170×1640×1910 | 1150 |
| EYH-800 | 800 | 400 | 200 | 10/6 | 3 | 1320×1950×2000 | 1600 |
| EYH-1000 | 1000 | 500 | 250 | 9/6 | 3 | 1360×2040×2170 | 1700 |
| EYH-1500 | 1500 | 750 | 375 | 8.5/5 | 4.4 | 1580×2400×2330 | 2000 |
| EYH-2000 | 2000 | 1000 | 500 | 8/5 | 7.4 | 1740×2600×2550 | 2600 |
| EYH-3000 | 3000 | 1500 | 750 | 7/4.5 | 11 | 1800×2900×2800 | 3500 |
| EYH-4000 | 4000 | 2000 | 1000 | 7.8/5 | 13 | 1970×3300×2950 | 4100 |
| EYH-6000 | 6000 | 3000 | 1500 | 7/4 | 18.5 | 2300×2900×3100 | 6100 |
| EYH-8000 | 8000 | 4000 | 2000 | 6.7/4.5 | 22 | 2540×4100×3650 | 7900 |
| EYH-10000 | 10000 | 5000 | 2500 | 6/4.2 | 30 | 2900×4500×4020 | 9500 |
