高速離心噴霧干燥機
概述
高速離心噴霧干燥機是一種適用于乳油液、懸浮液、糊狀物、溶液等液體干燥的專用干燥設備。在聚合物和和樹脂類（染料）、顏料類（陶瓷、玻璃類、除銹劑等）、殺蟲藥類（碳水化合物）、乳品類（洗滌劑）和表面活性類、肥料類（有機化合物、無機化合物）表現好。
工作原理
空氣通過過濾器和加熱器，進入干燥器頂部的空氣分配器，熱空氣呈螺旋狀均勻進入干燥器。料液由料液槽經過濾器由泵送至干燥器的離心霧化器，使料液噴成績效的霧狀液滴，料液和熱空氣并流接觸水分迅速蒸發，在短時間內干燥為粉末狀成品。成品由于干燥塔地步和旋風分離器排除，廢棄由風機排出。
特點
1、干燥速度快，一般只需5-15秒，具有瞬時干燥特點；
2、物料短時間內完成干燥過程，適應于熱敏性物料干燥，能保持物料色、香、味，成品純度高、質量好；
3、生產過程簡化、操作控制方便、適宜連續控制生產；含室溫40%-90%的液體，一次干燥成粉，減少粉碎、篩選等工序；
4、產品分散性、流動性、溶解性良好，產品粒徑、松密度、水分在一定范圍內可調。
工藝流程
高速離心噴霧干燥機是一種適用于乳油液、懸浮液、糊狀物、溶液等液體干燥的專用干燥設備。在聚合物和和樹脂類（染料）、顏料類（陶瓷、玻璃類、除銹劑等）、殺蟲藥類（碳水化合物）、乳品類（洗滌劑）和表面活性類、肥料類（有機化合物、無機化合物）表現好。
工作原理
空氣通過過濾器和加熱器，進入干燥器頂部的空氣分配器，熱空氣呈螺旋狀均勻進入干燥器。料液由料液槽經過濾器由泵送至干燥器的離心霧化器，使料液噴成績效的霧狀液滴，料液和熱空氣并流接觸水分迅速蒸發，在短時間內干燥為粉末狀成品。成品由于干燥塔地步和旋風分離器排除，廢棄由風機排出。
特點
1、干燥速度快，一般只需5-15秒，具有瞬時干燥特點；
2、物料短時間內完成干燥過程，適應于熱敏性物料干燥，能保持物料色、香、味，成品純度高、質量好；
3、生產過程簡化、操作控制方便、適宜連續控制生產；含室溫40%-90%的液體，一次干燥成粉，減少粉碎、篩選等工序；
4、產品分散性、流動性、溶解性良好，產品粒徑、松密度、水分在一定范圍內可調。

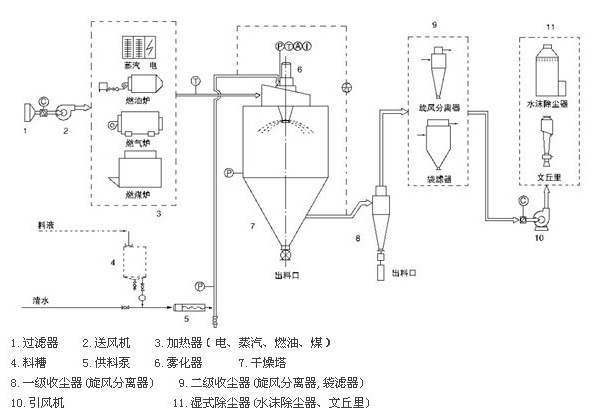

工藝流程
主要技術參數
| 項目 | LPG-5 | LPG-25 | LPG-50 | LPG-100 | LPG-150 | LPG-200 | LPG-500 | LPG-800-10000 |
| Max水分蒸發量（kg/h） | 5 | 25 | 50 | 100 | 150 | 200 | 500 | 800-10000 |
| 噴霧形式 | 高速離心霧化器 | |||||||
| 霧化器轉速 | 25000 | 18000 | 16000 | 11000-13000 | ||||
| 霧化盤直徑 | 50 | 120 | 150 | 根據工藝要求確定 | ||||
|
塔體直徑 （mm） |
0.9 | 1.75 | 2.3 | 2.7 | 3 | 3.2 | 4.7 | |
|
電熱功率 （kw) |
9 | 31.5 | 蒸汽＋18 | 蒸汽+36 | 蒸汽+54 | 根據工藝要求確定 | ||
| 熱源 | 可選電、蒸汽+電、燃油、煤、氣熱風爐外形尺寸 | |||||||
|
外形尺寸 （L×W×H）m |
1.6×9.1×1.75 | 4×2.7×4.5 | 4.5×2.8×5.5 | 5.2×3.5×6.7 | 7×5.5×7.2 | 7.5×6×8 | 12.5×8×10 |
根據場地條件 設計布置 |
注：水分蒸發量與物料特性，含固量及熱風進出口溫度有關報表中數據供參考。用戶可根據當?shù)啬茉辞闆r選定加熱方式，根據物料特性選擇收塵方式。
